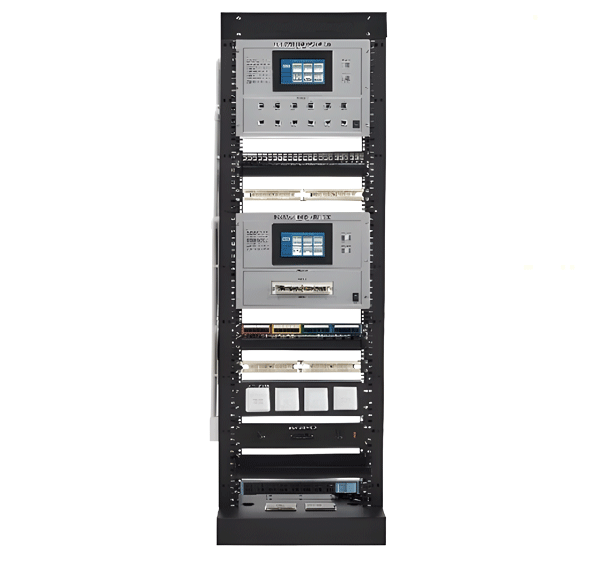

LG-BZH07型 銅纜配線端接與測試實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品配置
1、尺寸：長600mmx寬550mmx高1800mm.
2、重量：65KG.
3、結構：設備為19英寸38U開放式機架結構，全鋼結構，采用1.5mm冷軋鋼板，落地安裝、立式操作;配置智能語音播放系統一套，可以自動播放語音解說詞，方便實訓教學。
4、實訓人數可滿足2-4人/臺同時實訓。
二、產品特點
1、產品配置“液晶版銅纜跳線制作與測試實訓裝置”和“液晶版銅纜通信跳線端接與測試實訓裝置”各1臺。
2、設置網絡配線端接區和測試結果顯示區兩個區域，共有7寸液晶彩色顯示觸摸屏1個，屏蔽網絡模塊12個;網絡配線端組6
穴
3、可以選擇T568A或T568B的測試標準、并分別顯示各自測試標準的正確線序和正確線序的示意圖方便師生對照測試結果
4、測試結果顯示區能夠通過7寸液晶觸摸屏，同時檢測顯示6組銅纜跳線(屏蔽和非屏蔽)的全部端接情況，能夠直觀判斷網絡雙絞線的正常、開路、短路、反接、跨接現象，觸摸點擊液晶屏可詳細常看每一組具體的實測結果，方便師生查找故障原因。
5、具有技能操作視頻演示的功能，包括RJ45水晶頭跳線的壓接與測試視頻演示、RJ45網絡模塊的端接與測試視頻演示、110語音配線架的端接與測試視頻演示、RJ45模塊配線架的端接與測試視頻演示、RJ45與110組合配線架的端接與測試視頻演示六類屏蔽模塊的端接與測試技術視頻演示等。
6、測試結果可自動顯示出被測網線類別(屏蔽或非屏蔽)、執行標準(568A或568B)、端接是否正確、故障類型示意圖、實測結果等測試內容，方便查找故障點，排除后可重新驗證。
7、測試裝置具有常見故障的演示功能，比如正常、開路、短路、反接、跨接現象的示例展示，并能夠針對每一種現象描述故障現象，分析故障原因，并給出解決故障思路，可幫助學生直觀了解各種實際工程中的常見故障錯誤類型。
