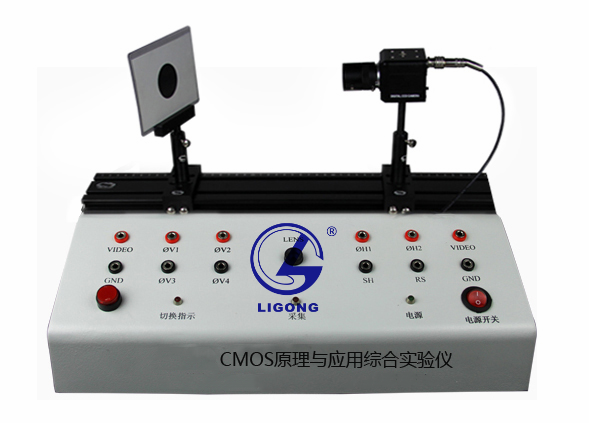

LG-GDY02型 CMOS原理與應用實驗儀
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品介紹
CMOS傳感器是當前被普遍采用的圖像傳感器，是利用感光二極管(photodiode)進行光電轉換，將圖像轉換為數字數據。CMOS傳感器是每個象素都會鄰接一個放大器及A/D轉換電路，用類似內存電路的方式將數據輸出。該實驗儀讓學生更直觀的了解CMOS的原理及應用。外形尺寸：350mm（長）×200mm（寬）×115mm（高）；
二、教學目的
1.了解并掌握CMOS原理及信號處理方法；
2.了解并掌握CMOS的軟件方法；
3.掌握利用CMOS進行尺寸測量的方法；
三、主要技術參數
（1）彩色CMOS相機參數：
1.圖像傳感器：1/4″CMOS彩色；
2.感光面積：4.9mm×3.7mm；
3.信號系統：PAL/NTSC；
4.有效像素：NTSC:768(H)×494(V)；
5.水平解析度：700電視線；
6.鏡頭：CS/C ；
7.自動增益控制：開啟/關閉可選擇；
8.背光補償：開啟/關閉 支持；
9.電子快門：開啟/關閉可選擇；
10.信噪比：More than 48dB(AGC OFF),大于48dB(AGC OFF)；
11.快門速度：1/50(1/60)～1/100000秒；
12.自動光圈鏡頭：VIDEO/DC 伺服型可支持；
13.白平衡：Auto tracking white balance/自動跟蹤白平衡；
14.同步系統：Internal/內同步；
15.視頻輸出：1.0Vp-p75Ω（BNC）；
16.功率消耗：Less than 3.5W, 小于3.5W；
17.插口：VIDEO OUT(BNC)；
18.電源：DC12V1A；
19.工作溫度：-20°C～+55°C；
20.尺寸：50*50*50；
（2）黑白CMOS相機參數：
1.感光芯片：1/4"OV5116B/W CMOS
2.視頻制式：N制
3.感光面積：3.2mm*2.5mm
4.清晰度：240TV lines
四、實驗內容
1.CMOS原理與驅動實驗；
2.CMOS數據采集實驗；
3.CMOS用于邊緣與輪廓檢測實驗；
4.CMOS用于物體的尺寸測量實驗；
5.CMOS用于圖像采集與參數設置實驗；
6.CMOS用于投影與差影圖像分析實驗；
7.CMOS用于圖像的濾波與增強實驗；
8.CMOS用于顏色識別與變換實驗；
9.CMOS圖像采集程序設計；
備注：客戶自行配置計算機及示波器。
