機械制圖實驗室
一、實驗室配置
二、技術參數
（一）制圖立體示教模型（110件/套）
材質：工程塑料
數量：110件/套
（二）圖板
材質：椴木
規格：90*60*1.8cm
（三）丁字尺
規格：1000mm
材質：有機玻璃
（四）LG-ZT01型 多功能繪圖設備
工程制圖是工程界的語言,工程制圖是理工科主要的技術基礎課.如何更快地培養學生的空間思維能力,更有效地掌握繪圖基本功,這是廣大師生多年愿望。LG-ZT01型 豪華工程制圖實驗室設備可以創建一個理想的,清新的制圖環境與學習氣氛,有利于教學計劃的順利實現與教學質量的提高。本工程制圖實驗室設備系列包括:工程制圖桌、教師演示臺、高亮度投影儀、活動轉椅及教學桌。其中學生工程制圖實驗桌經過多年的改進，現具有實用方便，配備齊全，輕巧大方，堅固耐用，拆裝方便等特點。桌面可調節傾角、工作臺下面抽屜供放學習資料工具書等。
一、配置：
繪圖實驗臺(鋼木結構)
（一）教師桌配備儀器和工具
1、 120cm丁字尺
2、 120×90cm零號繪圖板
3、 精密繪圖儀器（12件）
4、 高亮度書寫投影儀
5、 投影薄膜
6、 銀幕
7、 制圖基本技能掛圖（16張）
8、 活動轉椅
9、 機械制圖模型（38件）
10、25cm曲線板
11、30cm多用斜邊三角板
12、美工刀
13、三棱比例尺
14、多功能模板
15、大圓弧
16、不銹鋼多用擦圖片
17、畫圓模板
18、繪圖鉛筆（5支）
19、81A繪圖筆
（二）學生桌配備儀器和工具
1、90cm丁字尺
2、90×60cm一號繪圖板
3、精密繪圖儀器（5件）
4、25cm曲線板
5、30cm多用斜邊三角板
6、美工刀
7、三棱比例尺
8、多功能模板
9、大圓弧
10、不銹鋼多用擦圖片
11、畫圓模板
12、繪圖鉛筆（5支）
13、81A繪圖筆
（五）CLG-N06型 《機械制圖》陳列柜
CLG-N06型 《機械制圖》陳列柜是高職高專機械類專業學生必修的一門專業技術基礎課，是培養學生正確識讀和繪制機械圖樣，增強學生工程基礎能力，實踐性較強的陳列柜設備。以培養學生識讀和繪制工程圖樣能力為核心，在理論知識適度的基礎上，突出實踐教學環節。同時，借助于計算機圖形學技術和多媒體技術，加強直觀性教學，做到教學內容直觀形象，,提高學習興趣、降低學習難度。陳列柜共分十個柜和一個電腦控制臺，利用機械工程制圖仿真軟件進行多媒體演示，由PC機電腦控制順序或任選播放動畫圖像演示模型功能。

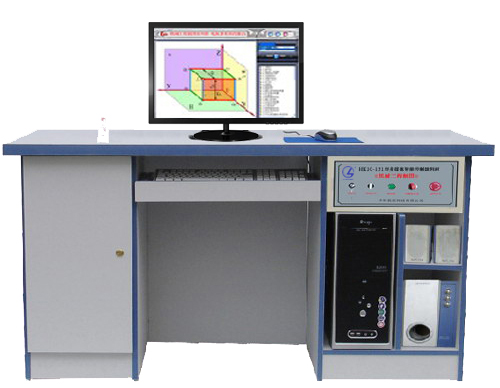

一、主要特點控制臺配置：機械工程制圖仿真軟件(包含121件動畫)、硬件各一套；I3電腦主機1臺，22寸顯示器1臺. （用戶自配或代配）
二、控制軟件：采用理工陳列柜專用播放軟件，實現圖像演示動作，采用多種播放方案（如前進、后退、停止、步進、循環等）；也可實現任選和順序動作。
三、控制方式：采用鼠標和電腦遙控器控制。
四、陳列柜尺寸：1250×430×1780ｍｍ，陳列柜上下柜整體采用彩色塑鋼制作，造型美觀，堅固耐用。
五、陳列柜各柜內容如下：
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 教學設備 實驗設備 實訓臺 考核裝置 電工電子 實驗裝置 數控技術 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 職教設備 PLC控制 PLC技術 PLC實驗 變頻調速 PLC實訓 單片機
| 序號 | 擬購實驗設備名稱 | 規格型號 | 數量 | 備注 | 可開實驗項目名稱 |
| 1 | 制圖立體示教模型 | 2 | （110件/套） | 徒手繪圖、繪制三視圖、機件表達方法的應用 | |
| 2 | 圖板 | A1 | 40 | 繪制平面圖形、繪制三視圖、機件表達方法的應用、繪制零件圖、繪制裝配圖、測繪 | |
| 3 | 丁字尺 | 1米 | 40 | 繪制平面圖形、繪制三視圖、機件表達方法的應用、繪制零件圖、繪制裝配圖、測繪 | |
| 4 | 多功能繪圖設備 | LG-ZT01 | 1套 | 40張學生桌/1張老師桌 | |
| 5 | 機械制圖陳列柜 | CLG-N06 | 1套 | 10柜 | |
| 6 | 多媒體教學設備 |

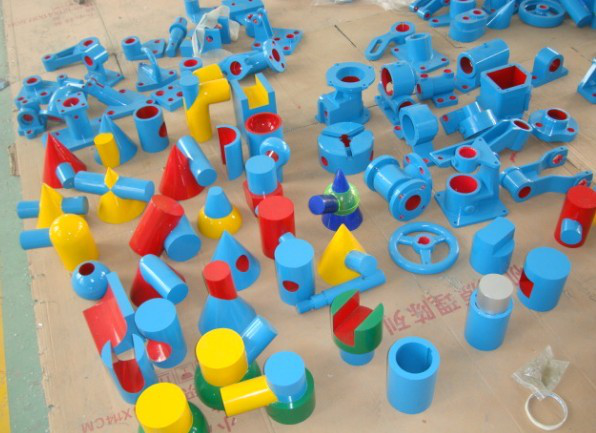

（一）制圖立體示教模型（110件/套）
材質：工程塑料
數量：110件/套

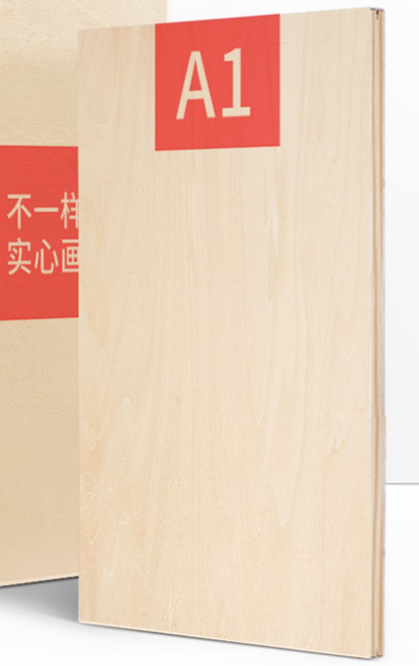

（二）圖板
材質：椴木
規格：90*60*1.8cm

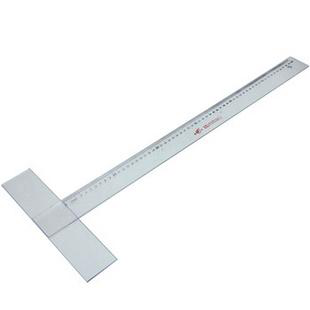

（三）丁字尺
規格：1000mm
材質：有機玻璃

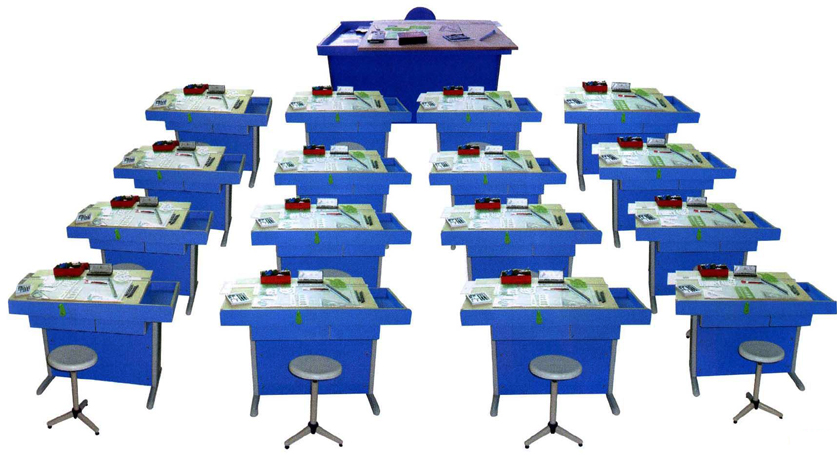

（四）LG-ZT01型 多功能繪圖設備
工程制圖是工程界的語言,工程制圖是理工科主要的技術基礎課.如何更快地培養學生的空間思維能力,更有效地掌握繪圖基本功,這是廣大師生多年愿望。LG-ZT01型 豪華工程制圖實驗室設備可以創建一個理想的,清新的制圖環境與學習氣氛,有利于教學計劃的順利實現與教學質量的提高。本工程制圖實驗室設備系列包括:工程制圖桌、教師演示臺、高亮度投影儀、活動轉椅及教學桌。其中學生工程制圖實驗桌經過多年的改進，現具有實用方便，配備齊全，輕巧大方，堅固耐用，拆裝方便等特點。桌面可調節傾角、工作臺下面抽屜供放學習資料工具書等。
學生桌規格：110*62*73cm (A型/鋼木結構)、教師桌規格：153*90*80cm
LG-ZT01型 多功能繪圖設備經使用后，深受廣大師生歡迎，改變了以往上下課搬圖板或繪圖沒有圖板，在寢室隨處畫等現象，大大提高了繪圖效率，改善了圖畫質量，全面提高教學質量。對于非機、非土類專業，因為僅使用二號以下的圖幅，故可選用小號制圖桌，這樣占地面積相應減小，附件也適當減少。一、配置：
繪圖實驗臺(鋼木結構)
（一）教師桌配備儀器和工具
1、 120cm丁字尺
2、 120×90cm零號繪圖板
3、 精密繪圖儀器（12件）
4、 高亮度書寫投影儀
5、 投影薄膜
6、 銀幕
7、 制圖基本技能掛圖（16張）
8、 活動轉椅
9、 機械制圖模型（38件）
10、25cm曲線板
11、30cm多用斜邊三角板
12、美工刀
13、三棱比例尺
14、多功能模板
15、大圓弧
16、不銹鋼多用擦圖片
17、畫圓模板
18、繪圖鉛筆（5支）
19、81A繪圖筆
（二）學生桌配備儀器和工具
1、90cm丁字尺
2、90×60cm一號繪圖板
3、精密繪圖儀器（5件）
4、25cm曲線板
5、30cm多用斜邊三角板
6、美工刀
7、三棱比例尺
8、多功能模板
9、大圓弧
10、不銹鋼多用擦圖片
11、畫圓模板
12、繪圖鉛筆（5支）
13、81A繪圖筆

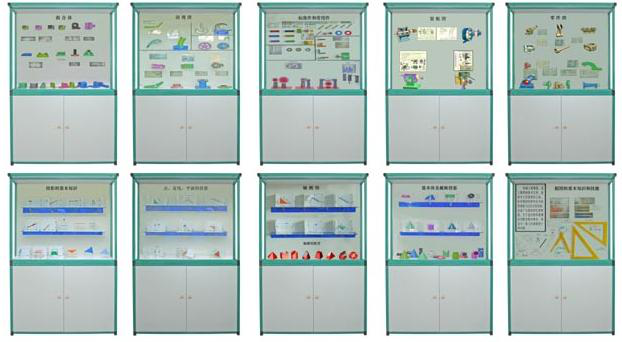

（五）CLG-N06型 《機械制圖》陳列柜
CLG-N06型 《機械制圖》陳列柜是高職高專機械類專業學生必修的一門專業技術基礎課，是培養學生正確識讀和繪制機械圖樣，增強學生工程基礎能力，實踐性較強的陳列柜設備。以培養學生識讀和繪制工程圖樣能力為核心，在理論知識適度的基礎上，突出實踐教學環節。同時，借助于計算機圖形學技術和多媒體技術，加強直觀性教學，做到教學內容直觀形象，,提高學習興趣、降低學習難度。陳列柜共分十個柜和一個電腦控制臺，利用機械工程制圖仿真軟件進行多媒體演示，由PC機電腦控制順序或任選播放動畫圖像演示模型功能。
一、主要特點控制臺配置：機械工程制圖仿真軟件(包含121件動畫)、硬件各一套；I3電腦主機1臺，22寸顯示器1臺. （用戶自配或代配）
二、控制軟件：采用理工陳列柜專用播放軟件，實現圖像演示動作，采用多種播放方案（如前進、后退、停止、步進、循環等）；也可實現任選和順序動作。
三、控制方式：采用鼠標和電腦遙控器控制。
四、陳列柜尺寸：1250×430×1780ｍｍ，陳列柜上下柜整體采用彩色塑鋼制作，造型美觀，堅固耐用。
五、陳列柜各柜內容如下：
| 序號與名稱 | 陳列柜內容 | 演示文稿內容 |
|
第一柜 制圖基本知識和技能 |
前言、1尺寸標注、2幅面、3圖線、4字體、5線段與線框的意義、6標題欄格式、7圓錐、小圓錐、圓形量角器、鉛筆、橡皮擦、450三角板（二種）、600三角板（二種）、曲線板、多孔模板、丁字尺等。(丁字尺的使用；鉛筆的使用；圓錐的使用方法；分錐的使用方法；曲線板的使用方法；丁字尺和和三角板組合使用方法等由多媒體軟件講解演示) | 本套陳列柜采用121件動畫圖象配合陳列柜上的內容在電腦上演示各種模型特點，如制圖工具的使用、投影產生過程、投影作圖步驟、裝配功能等、生動形象。 |
|
第二柜 投影的基本知識 |
1投影的全等性、2投影的積聚性、3投影的類似性、4斜投影法、5正投影法、6中心投影法、7三面投影體系、8三面投影圖、9投影圖的形成、10三視圖的形成。 | |
|
第三柜 點、直線、平面的投影 |
1點的三面的投影、2兩點的相對位置、3重影點投影、4一般位置直線的投影、5直線與點的相對位置投影、6兩直線相交投影、7兩直線交叉投影、8兩直線平行投影、9平面的投影(5種)、10判斷兩直線是否平行投影 | |
|
第四柜 基本體及截斷投影 |
1棱柱的三面視圖、2棱錐的三面視圖、3圓柱的三面視圖、4圓錐的三面視圖、5圓球的三面視圖、6圓柱切口開槽后的三視圖、7正六棱柱開槽后的三視圖、8正三棱錐的截斷作圖步驟、9圓錐被正垂面截斷作圖步驟、10圓柱被正垂面截斷的作圖步驟、11切口圓錐臺作圖步驟、12圓錐的未截交線(5種)、13曲面的截交(3種) | |
|
第五柜 軸測圖 |
1切口圓柱體正等測圖的畫法、2用疊加法畫正等軸測圖、3圓角的正等軸測圖的畫法、4圓臺的正等軸測圖的畫法、5圓柱的正等測圖、6畫三棱錐的正等測圖、7用切割法畫形體的正等軸測圖、8求開槽圓柱的正等軸測圖作圖步驟、9、求形體的斜二測圖作圖步驟、10求切割體的正等軸測圖作圖步驟、11平面體正等軸測模型(2件)、12回轉體正等測模型(2件)、13正二測立體模型(4件) | |
|
第六柜 組合體 |
1表面平齊與不平齊的組合體(2種)、2表面相交與相切的組合體、3疊加式組合體、4兩圓柱正交的3種形式、5求圓錐與半球的相慣線、6求兩圓柱的相慣線、7完成組合體相慣線的正面和水平投影、8組合形體投影圖的作圖步驟、9切割式組合體、10相貫線變化的趨勢(圓柱與圓柱相交4種)、11相貫線特殊情況(圓柱圓錐相交2種)、12相貫線特殊情況(圓柱軸線3種)、13相貫線特殊情況(回轉體相交4種)、14組合體讀圖 | |
|
第七柜 剖視圖 |
1剖視的形成、2斜視圖的畫法、3半剖視、4全剖視圖、5斜剖視圖、6局部視圖、7平面的簡化畫法(3件)、8局部剖視圖的特殊畫法（3件）、9旋轉剖視圖、10重合斷面圖、11軸斷面圖、12移出斷面簡化畫法、13階梯剖、14半剖、15局部剖、16旋轉剖 | |
|
第八柜 標準件和常用件 |
1外螺紋的畫法、2內螺紋的畫法、3螺距與導程(2件)、4車螺紋、5旋向(2件)、6雙頭螺柱聯接、7沉頭螺釘連接、8螺栓連接、9螺紋連接件、10齒輪各部分的名稱和尺寸關系、11單個圓柱螺旋壓縮彈簧的畫法、12正齒輪傳動、13圓錐齒輪傳動、14蝸輪蝸桿傳動、15鍵軸配合、16開口銷的應用、17圓錐銷的應用、18軸承 | |
|
第九柜 零件圖 |
1板蓋類零件、2蝸輪箱a、3蝸輪箱b、4蝸輪箱體、5閥體、6套筒、7箱體、8端蓋、9減速箱體、10夾具體、11支架、12拔叉、13槽配合、146方軸、15主軸、16軸 | |
|
第十柜 裝配圖 |
1齒輪油泵、2液壓氣缸、3頂尖座、4手壓滑油泵 |
